2360多通道伺服控制器
2360多通道伺服控制器
集成化软硬件设计，完全满足力学测试所需要的测量和控制功能。2360自动控制多通道、多测试台系统载荷和驱动器，该系统包括静态电子万能材料试验机、全电子动态疲劳试验机、伺服液压试验机。
- 产品概述
- 技术规格
-
综述
2360控制器具有良好的操作性、强大的功能、良好的性价比，且可以非常完美地和GDS开放软件平台匹配。2360控制器有2种紧凑型规格，每种规格包含电源系统、应变桥反馈通道（载荷传感器和引伸计）、LVDT A/C信号调节器、10V模拟信号输入及数字编码器控制通道。2个伺服输出通道向伺服控制驱动器提供10V模拟信号。通过数字输入、输出信号对仪器进行操作和控制。在伺服液压系统里可以控制油泵开合，调节油压高/低。
高速（300MIPS）信号处理器- 24bit模拟信号转换- 32bit数字数据采集- 40bit伺服回路
模块化GDS软件
最新模拟、数字和混合集成电路技术
硬件具有24bit分辨率，使得2360能够提供无与伦比的测量和控制技术。内部40bit高速不间断循环更新计算，提供了无与伦比的伺服控制输出信号。数据采集速度依赖于配置规格。
常规测量与控制应用，我们推荐使用2370控制器。2370具有24bit分辨率，可以快速、准确控制一个或两个驱动器。我们的系统通常配备数字编码器、LVDT和弯曲挠度计或者引伸计，用于位移或应变控制。
100mm LVDT全量程范围内可以控制位移到100micro （1000000:1）
1mm弯曲挠度计或者引伸计可以控制位移到1 micro（1000000:1）
5000N载荷传感器可以控制到5N或更好（取决于样品属性）
应用
平面和轴向拉扭双轴测试
中心实验室测试设备管理
材料和构件测试
升级和改造
最多可连接16个测试台或独立驱动器
最多80个信号调节器
256倍16bit控制分辨率
软件兼容性
MachineBuilder(MTL32)：配置传感器和驱动器，允许伺服调谐、校准和权限设置。
TestBuilder Software (MS32)：允许用户设置、启动、控制静态和疲劳试验、测试数据保存和导出报表；通过独立的控制界面可进行静态和疲劳试验；用户可以创建、存储和执行测试程序，包括指令信号、数据采集及数据以Excel格式输出。
标准软件包：包含了常规ＡＳＴＭ、ＩＳＯ等标准测试要求程序。
全球数据共享工具包：应用软件工具包允许用户使用Visual Basic，C或LabVIEW等软件进行编写程序，从而缩短测试开发周期。
软件定制：可以根据用户测试需求提供软件定制服务
-
技术规格
型号
2360普通型
2360增强型
尺寸
19”卧式或塔式
19”卧式或塔式
数字位移通道
1个编码器
16个编码器
应变桥调节器（载荷、引伸计、ＬＶＤＴ）
4个通道
80个通道
伺服输出
8个通道(0-10V)
8个通道(0-10V)
数字输入
8个通道
32个通道
数字输出
8个通道
48个通道
技术描述
19“机架可扩展硬件平台 – 允许多测试台、多轴测试
支架或塔式结构
卡槽式扩展配置（伺服输出通道、信号调节、数字I/O、数据采集和电源要求）
多达96个通道数据采集（6个16通道卡）
信号调节器可扩展到80个通道（LVDT，载荷传感器、其它传感器和编码器）
8通道伺服输出（主板额外8通道卡）
MS软件和硬件完全兼容
32bit软件控制程序，和全球数据共享（GDS）软件平台兼容
设备控制和接口
所有输入通道均相互连接，无需额外在测试台间单独连接
用户可以设置任何组合的独立测试台或同步驱动器，最多16个控制通道。
伺服调谐包括基本PID，先进PID，自我控制、前馈入等
高速（12.5k Hz）32bit数字闭环更新与40bit内部计算
模拟信号调节设置包括2级应变桥增益控制和3级输入偏移控制。
2000Hz 16极模拟信号输入调节滤波器，额外24bit模拟信号向数字信号转换数字滤波器，用户可选择输入信号Butterworth / Bessel / Chebyshev / Elliptical滤波器
测量和数据采集
所有通道连续高速32bit数据采集，当100个通道同时记录时，数据采集频率从12.5-600k Hz.默认配置如下：
控制通道
反馈通道
闭环closure（kHz）
最大LOG.率（kHz）
2
8
5.0
5.0
1-8
16
4.0-4.5
1.5-2.0
1-8
32
3.0-4.0
1.0-1.5
![2360-digital-test-servocontroller-multistation-lab-fatigue-[1].jpg](/luanyongle/btkj/Public/ueditor/php/upload/image/20181130/1543551642119352.jpg "1543551642119352.jpg")

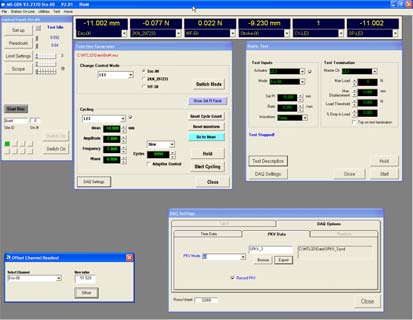

GDS软件平台下进行数据采集和排序
多达100个通道数据采集输入和多达40个通道内部输入（总共140通道）的实时数据流从控制器到电脑传输。每秒进行50000个32bit数据传输
数据串包含时间、循环次数、外部事件等
每个驱动器通道无限数据采集
无限制通道数据复制（各个驱动器可以分享一个通道数据，比如室温）
无须进行数据复制，无内存、CPU等额外要求
所有通道32bit读出
所有通道数据同步采集（普通时钟下）
用户可选滤波器设置进行输入数据过滤
通道间同步信号调节补偿和传感器响应延迟可选（振动测试和弹性体分析）
全球数据共享（GDS）软件平台包括office实时界面
设备控制、数据采集和分析应用程序可以开发为一种嵌入式宏
微软Office文档
应用程序可以独立开发或同MS软件同时操作
开放式源代码允许用户编辑和修改程序以适应特殊测试要求
实时数据显示和图表绘制
无须硬盘存储实现控制软件和MS软件间数据实时传输
LabVIEW和C语言编程
