830L系列全电子拉扭疲劳试验机

系统描述

• - 全电子动态测试系统技术：相比电液伺服系统低噪音、低维护、低价格；24bit分辨率非常好的解决了克以下载荷和微米以下位移控制技术。

• - 模块化设计：通过改变部件和规格实现特殊测试要求（速度、载荷、行程、通道）。803L系列可以实现拉扭双轴测试，或者单独的轴向和扭转测试。

• - 大载荷大扭距：可以传统电液伺服疲劳试验机媲美。

  设立远程网络服务，可以有效、快捷反馈用户测试应用问题和产品需求，而该项服务几乎没有任何费用

数字伺服控制器

2360和2370数字伺服控制器可以完美应用到830L系统上。两种控制器都具有24bit控制分辨率，24bit控制器相比16bit 控制器提高了256倍分辨率。高分辨控制提高了设备的控制精度，并且扩展了载荷和应变传感器的应用范围，即使非常小的载荷和小的应变也可以控制。我们的伺服控制不仅仅可以应用在全电子伺服系统上，还可应用在液压伺服和电液伺服系统上。

2360数字伺服控制器预留有扩展卡槽，通过扩展功能可以实现超过830L的测试功能。2360最多可以连接80个传感器，可以同时控制16个驱动器。特点如下：

• - 最多16个驱动器或测试台

• - 最多可以同时采集96组24bit分辨率数据

• - 最多可连接80个模拟传感器信号（LVTD、载荷、扭矩、引伸计等）

• - 最多8个位移编码器（扭转角或线性位移）

    2370数字伺服控制器具有紧凑型和经济型特点。每台2370具有2个控制通道和5个数据反馈通道（载荷、扭矩、LVDT行程、扭转角编码器和其它应变桥）。2370也具有扩展功能，可以增加反馈通道数量。

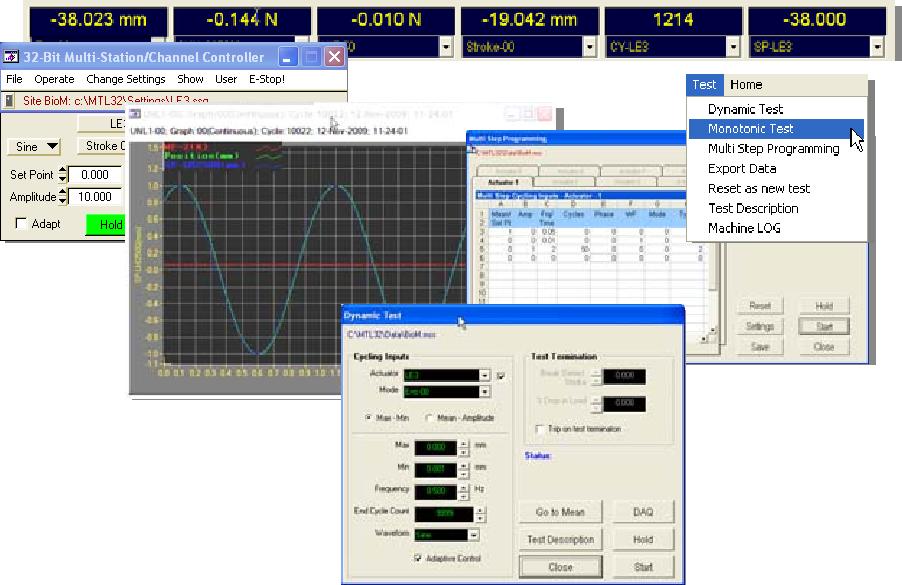

2300系列软件包

2300系列软件是以全球数据共享(GDS)开放式平台设计。GDS平台允许用户根据各种工业标准快度开发新的应用程序，GDS是2300系列应用软件核心平台。GDS实时数据测试控制和数据采集功能提供了一个“可见的”无限次任务应用操作。由于GDS的独特性，使得软件永不过时。另外，数据可以实时数据传输到Word, Excel, PowerPoint, Outlook和Access软件中。

TestBuilder 允许用户

• - 创建和储存测试程序

• - 生成标准和定制的静态或动态波形

• - 切换控制模式

• - 校准传感器

• - 采集和存储实时数据

• - 设置操作权限

• - 调谐驱动器

• - 生成测试报告

MachineBuilder允许管理员根据测试需求配置驱动器和传感器。

ReportBuilder 是一款独立应用程序，可以把TestBuilder导出的数据以图表、分析结果和报告形式输出。

机架描述

标准830双柱落地式机横向空间为400mm或550mm。830系统可以进行拉扭测试，也可以单独进行轴向测试和扭转测试，伺服控制器可以单独控制每一个测试系统。

全电子线性驱动系统通用规格

下表列举了E系列驱动器载荷，也可以选择其它驱动器满足大载荷、长行程和高速度的测试要求。每种线性驱动器配备有分辨率小于1micro的数字位移编码器。

全电子扭转驱动系统通用规格

830L测试系统由一个轴向电子动态驱动器和电子机械扭转驱动器组成。TG系列为常规循环和低速测试，T系列为高循环疲劳和高速测试。所有的驱动器都配备数字化高分辨率位移编码器。

扭转测试附件

TestResources为用户提供超过1000种不同配件，包括疲劳和静态夹具、引伸计、固定装置、环境箱，生物医学浴槽、高温炉以及满足ASTM和ISO等标准要求特殊附件。

双测试台配置举例

通过选择一些简单的备件，用户可以根据测试的需要将830系统改装成两台独立的测试系统，一台用于轴向动态疲劳测试，另外一台用于扭转测试。
