160Q万能扭转试验机

系统包括

- 立式或卧式测试台

- 带有位移编码器的马达和减速器

- 带有角度和扭矩测量和控制的QT控制器

- 扭矩传感器和编码器

- XYT测试软件（包含设置、运行、存储、数据分析和报告输出）

- 用于轴向预紧力的低摩擦线性滑轨（选配）。

- 测试夹头、夹具等（选配）

控制器

• QT按键式制器执行扭转试验。控制器可以独立操作或通过电脑操作。控制器带有高精度扭矩和角位移测量和控制（一个扭矩应变桥调节器、一个角位移编码器）。准确的扭矩和角位置测量和控制模式。扭矩和角度

• 以在1000Hz范围内进行数据采集和存储。QT控制器允许用户设置和保存不同的测试程序、运行测试、实时显示测试数据和测试结果。控制器带有限位开关、紧急止动，和运行按扭，用户也可以通过软件进行以上操作。

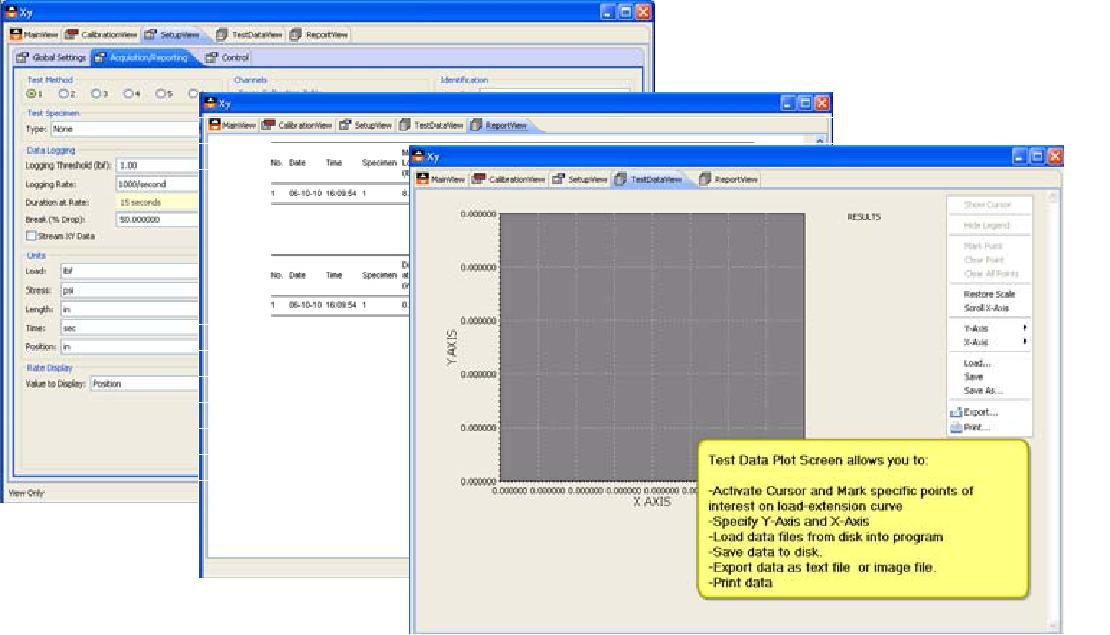

XYT软件

XY软件允许操作所有控制面板上功能，通过软件，可以设置测试程序、运行测试、采集和存储测试数据、绘制曲线，并生成测试报告。用户可以根据具体测试要求选择相应的测试软件包。

 Xy软件包含三种不同软件包。三种软件包均允许操作人员电脑进行数据设置、存储、运行和绘制测试曲线。电脑通过USB接口和设备相连。通过打印机打印测试结果。

• - XyPort软件包为入门级配置，它可以在PC和控制器之间导入和导出测试数据。操作人员可以修改、储存、上传和下载测试方法、校准仪器、计算测试结果，采集原始测试数据。ASII数据允许导出到Excel 进行存储和分析。

• - XyPlot软件包允许生成测试曲线，便于查看、打印和输出结果，比如载荷-延伸曲线。同XyPort软件包一样，测试数据自动获得。

• - XyLive软件包可以进行适时数据绘制，扩展数据存储能力，测试方法编程。XyLive软件包能清除适时数据缓冲区适时数据，缓冲区最储存15000个样品数据。广泛应用于循环测试和大量数据需要采集的应用程序。

测量和控制

- 创建单双段坡道强度、蠕变、应力松弛和位移或载荷三角循环测试。进行扭矩或角位移控制。实时显示数据和应力-应变曲线。

- 创建、保存查看测试方法，选择英制、公制和SI工程单位

- 可选择多个XY曲线叠加在同一曲线上。

- 硬拷贝单一测试报告、符合测试报告和载荷–偏转或X-Y曲线图

- 以ASCII格式存储测试数据和结果，容易导出到常规的电子表格或数据库

备注：TG驱动器采用减速器在低速下产生高载荷。

数据采集和输出

采集和存储多达16000个原始扭矩、角位移和时间等数据字符串。每次测试完成后，自动删除缓冲区数据，多大300个独立的测试数据被存储。包括

• - 峰值扭矩和扭转角

• - 最小扭矩

• - 特定角位移间平均扭矩

• - 扭转角

• - 断裂扭矩和一定扭转角下扭矩

• - 一定扭矩下扭转角

• - 刚度

• - 特定扭矩-扭转角曲线下平均扭矩

• - 日期和时间

• - 样品ID

• - 统计数据
